Máquina de Gravação a Laser Brasileira
HORUS
O HORUS é um laser de 50W fabricado no Brasil. É uma excelente escolha para quem busca um equipamento de gravação a laser de alta qualidade para diversos tipos de materiais, como aços, alumínio, latão, entre outros. Sua moderna tecnologia gera resultados em alta resolução e velocidade de gravação. O Horus é um laser classificado como classe IV, e deve ser enclausurado para se tornar classe I e estar em conformidade com NR12, desta forma atendendo a todas as exigências de segurança e saúde do trabalho durante o uso.
Como opcional a utilização do exaustor ajuda a evitar a emissão de resíduos de gravação e partículas, contribuindo para a preservação do meio ambiente. Com este equipamento seguro e sustentável, é possível trabalhar com tranquilidade e eficiência, minimizando riscos e focando na produtividade de excelência.
HORUS
O HORUS é um laser de 50W fabricado no Brasil. É uma excelente escolha para quem busca um equipamento de gravação a laser de alta qualidade para diversos tipos de materiais, como aços, alumínio, latão, entre outros. Sua moderna tecnologia gera resultados em alta resolução e velocidade de gravação. O Horus é um laser classificado como classe IV, e deve ser enclausurado para se tornar classe I e estar em conformidade com NR12, desta forma atendendo a todas as exigências de segurança e saúde do trabalho durante o uso.
Como opcional a utilização do exaustor ajuda a evitar a emissão de resíduos de gravação e partículas, contribuindo para a preservação do meio ambiente.
Com este equipamento seguro e sustentável, é possível trabalhar com tranquilidade e eficiência, minimizando riscos e focando na produtividade de excelência.
| Características da máquina | Especificações |
|---|---|
| Tipo de laser | Fibra |
| Potência (W) | 50W |
| Consumo médio | < 1200W |
| Software utilizado para gravação e origem | HORUS LASER |
| Comprimento de onda | 1064nm |
| Temperatura de funcionamento | 15 a 35°C* |
| Temperatura de armazenamento | -10 a 60°C |
| Conectividade | USB com PC |
| MTBF estimado dos diodos | 100.000 horas |
| Tensão de Funcionamento | 220V |
| Comprimento de cabo de fibra ótica** | 4M |
**Trata-se de condição imprescindível para bom desempenho e funcionamento do sistema de gravação à laser. Qualquer condição de temperatura fora deste padrão, deve ser estudada e aprovada anteriormente à aquisição.
- Movimentação do feixe é efetuada na cabeça de gravação.
- O laser Horus 50W vem com isolador óptico.
- Alta repetibilidade de posicionamento.
- Operação livre de manutenção;
- Não necessita de resfriamento a água.
Componentes:
- Fonte selada do laser;
- Cabeça de gravação para movimentação dos Galvos;
- Unidade de controle;
- Diodo vermelho para visualização do posicionamento da gravação
- Conta ainda com 2 diodos auxiliares que, quando alinhados, permitem confirmar o comprimento focal.
A área de marcação do HORUS 50W é definida pela curvatura da lente, que mantém o feixe de laser concentrado e o foco perpendicular à área de marcação. Basicamente, alguns fatores influenciam no tamanho do ponto, são eles: tipo de lente escolhida, distância focal e material a ser gravado.
| LENTE | ÁREA DE MARCAÇÃO | COMPRIMENTO FOCAL | OBS: |
|---|---|---|---|
| F163 | 110 x 110mm | ~170mm | Lente padrão |
| F254 | 180 x 180mm | ~260mm | |
| F420 | 300 x 300mm | ~447mm |
O comprimento focal é a distância da lente à superfície a ser gravada.
O tamanho do ponto (ou espessura de uma linha) pode ser imaginado como o menor ponto possível de ser marcado.
O texto que será marcado pode ser muito pequeno, de tal forma que não seja possível visualizar sem uma lente de aumento, e no outro sentido pode ainda ser programado para marcar toda uma área previamente selecionada. A velocidade de marcação depende do material e da aplicação, sendo a máxima de 2000mm/s.
| Dimensões | Cabeça | Controle |
| Largura | 97mm | 450mm |
| Altura | 135mm * | 150mm |
| Comprimento | 350mm ** | 450mm |
| Peso | 3,3kg | 17kg |
Cabeça do Laser

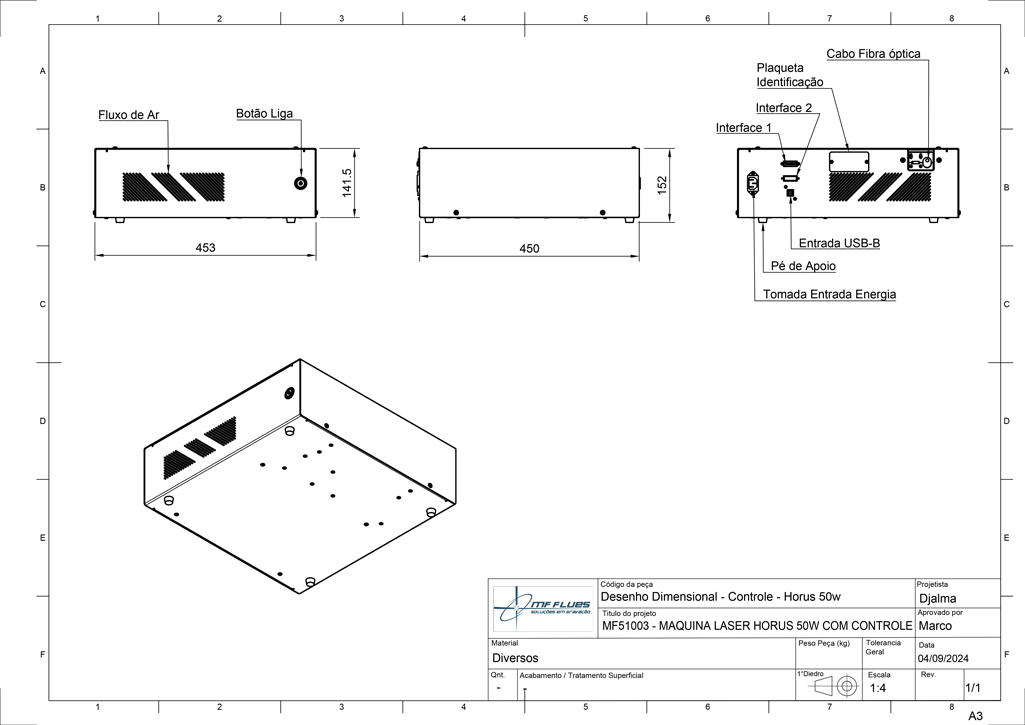

Controlador
Os lasers da linha Horus são fabricados como dispositivos de classe IV. Para garantir a máxima segurança durante a gravação a laser, é essencial que sejam utilizados com um enclausuramento adequado, transformando-os em dispositivos de classe I. Este enclausuramento não apenas assegura a conformidade com as normas de segurança, mas também protege os operadores e o ambiente de trabalho.
Conexão para recebimento de dados via Ethernet TCP/IP:
O laser Horus 50W pode receber dados variáveis para gravação via comunicação TCP/IP. A conexão é feita entre PLC ou dispositivo externo e o Computador de controle do laser Horus. Utilizando o protocolo TCP/IP em comunicação entre Servidor/Cliente é possível enviar as informações a serem gravadas nos campos desejados.
Importação de dados de arquivos:
O laser Horus pode importar os dados a serem gravados diretamente de uma planilha de dados (.xls) ou até mesmo de um arquivo de texto (.txt). Dessa forma, o software de controle do laser pode fazer uma varredura no arquivo desejado e trazer as informações de forma automática e dinâmica.

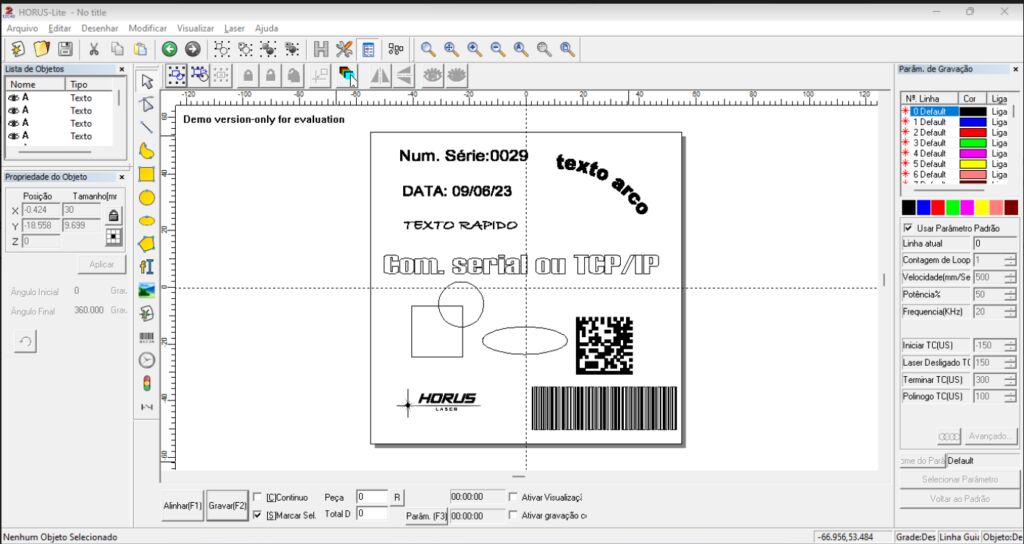

O Software que acompanha o Horus 50W é muito simples de usar; sua interface gráfica e de comandos possibilita rápido ajuste do arquivo a ser gravado, bem como é possível simular a gravação antes de efetuá-la na peça, fazendo uso do diodo vermelho.
Formatos Gráficos
.PLT, .DXF, .AI, .SVG, .BMP, .JPG, .JPE, .GIF, .PNG, .TIF
PRINCIPAIS FUNÇÕES
- Criar e editar textos em qualquer ângulo;
- Formas geométricas;
- Código de barras, 2D, QR code;
- Serialização, data, turno;
- Fontes: TTF e fontes rápidas;
- Comandos de automação;
- Comunicação Serial ou TCP/IP
Microcomputador PC: (Não incluso neste orçamento)
- I5 com 4Gb RAM;
- SSD (ou HD) 200Gb;
- Windows 10;
- USB livre.
