Máquina de Gravação a Laser Brasileira
HORUS
O HORUS é um laser de 50W+ fabricado no Brasil. É uma excelente escolha para quem busca um equipamento de gravação a laser de alta qualidade para diversos tipos de materiais, como aços, alumínio, latão, entre outros. Sua moderna tecnologia gera resultados em alta resolução e velocidade de gravação. O Horus é um laser classificado como classe IV, e deve ser enclausurado para se tornar classe I e estar em conformidade com NR12, desta forma atendendo a todas as exigências de segurança e saúde do trabalho durante o uso.
Como opcional a utilização do exaustor ajuda a evitar a emissão de resíduos de gravação e partículas, contribuindo para a preservação do meio ambiente. Com este equipamento seguro e sustentável, é possível trabalhar com tranquilidade e eficiência, minimizando riscos e focando na produtividade de excelência.
HORUS
O HORUS é um laser 50w+ fabricado no Brasil. É uma excelente escolha para quem busca um equipamento de gravação a laser de alta qualidade para diversos tipos de materiais, como aços, alumínio, latão, entre outros. Sua moderna tecnologia gera resultados em alta resolução e velocidade de gravação. O Horus é um laser classificado como classe IV, e deve ser enclausurado para se tornar classe I e estar em conformidade com NR12, desta forma atendendo a todas as exigências de segurança e saúde do trabalho durante o uso.
Como opcional a utilização do exaustor ajuda a evitar a emissão de resíduos de gravação e partículas, contribuindo para a preservação do meio ambiente.
Com este equipamento seguro e sustentável, é possível trabalhar com tranquilidade e eficiência, minimizando riscos e focando na produtividade de excelência.
| Características da máquina | Especificações |
|---|---|
| tipo laser | Fibra |
| Potência (W) | 50W+ |
| Consumo médio | < 1200W |
| Comprimento de onda | 1064nm |
| Temperatura de funcionamento* | 15 a 35ºC* |
| Temperatura de armazenamento | -10 a 60ºC |
| Conectividade | USB com PC |
| MTBF estimou dois diodos | 100.000 horas |
| Tensão de funcionamento | 220 V |
| Software utilizado para gravação | Laser Horus |
| Comprimento do cabo de Fibra Óptica** | 4 M |
* Trata-se de condição imprescindível para bom desempenho e funcionamento do sistema de gravação a laser. Qualquer condição de temperatura fora deste padrão, deve ser estudada e aprovada anteriormente à aquisição ** Consulte para comprimentos maiores que o padrão (até 5m)
- A movimentação do feixe é efetuada na cabeça de galvos
- O laser Horus vem com isolador óptico.
- Alta repetibilidade de posicionamento.
- Software em português
- A cabeça de gravação compacta é facilmente integrável a linhas de produção.
- Máquina nacional com peças de reposição em estoque.
- Cabeça de galvos totalmente vedada. A sujeira fica completamente fora do feixe de laser que está isolado do ambiente externo, com anéis de vedação em todos os
- pontos de montagem.
- Controle desenvolvido com o objetivo de minimizar os tempos de manutenção preventiva ou eventuais troca de peças.
- Fluxo de ar do controlador, com o objetivo de refrigeração dos componentes internos do laser, projetado para minimizar os efeitos de linhas de produção com excesso de sujeira
- Comprimento do cabo de fibra óptica padrão 2m, ou customizado de acordo com a necessidade do cliente (verifique disponibilidade).
Componentes
- Fonte selada do laser;
- Cabeça de gravação para movimentação dos Galvos;
- Unidade de controle;
- Diodo vermelho para visualização do posicionamento da gravação
- Conta ainda com 2 diodos auxiliares que, quando alinhados, permitem confirmar o comprimento focal.
A área de marcação do Horus é definida pela curvatura da lente, que mantem o feixe de laser concentrado e o foco perpendicular à área de marcação. O comprimento focal é a distância da lente à superfície a ser gravada.
| Lente | Área de Marcação |
|---|---|
| F163 |
110 x 110mm |
| F254 | 180 x 180mm |
| F420 | 300 x 300mm |
Basicamente, alguns fatores influenciam no tamanho do ponto, são eles: tipo de lente escolhida, distância focal e material a ser gravado. O tamanho do ponto (ou espessura de uma linha) pode ser imaginado como o menor ponto possível de ser marcado.
O texto que será marcado pode ser muito pequeno, de tal forma que não seja possível visualizar sem uma lente de aumento, e no outro sentido pode ainda ser programado para marcar toda uma área previamente selecionada. A velocidade de marcação depende do material e da aplicação, sendo a máxima de 2000mm/s.
| Dimensões | Cabeça | Controle |
| Largura | 97mm | 450mm |
| Altura | 135mm * | 150mm |
| Comprimento | 350mm ** | 450mm |
| Peso | 3,3kg | 17kg |

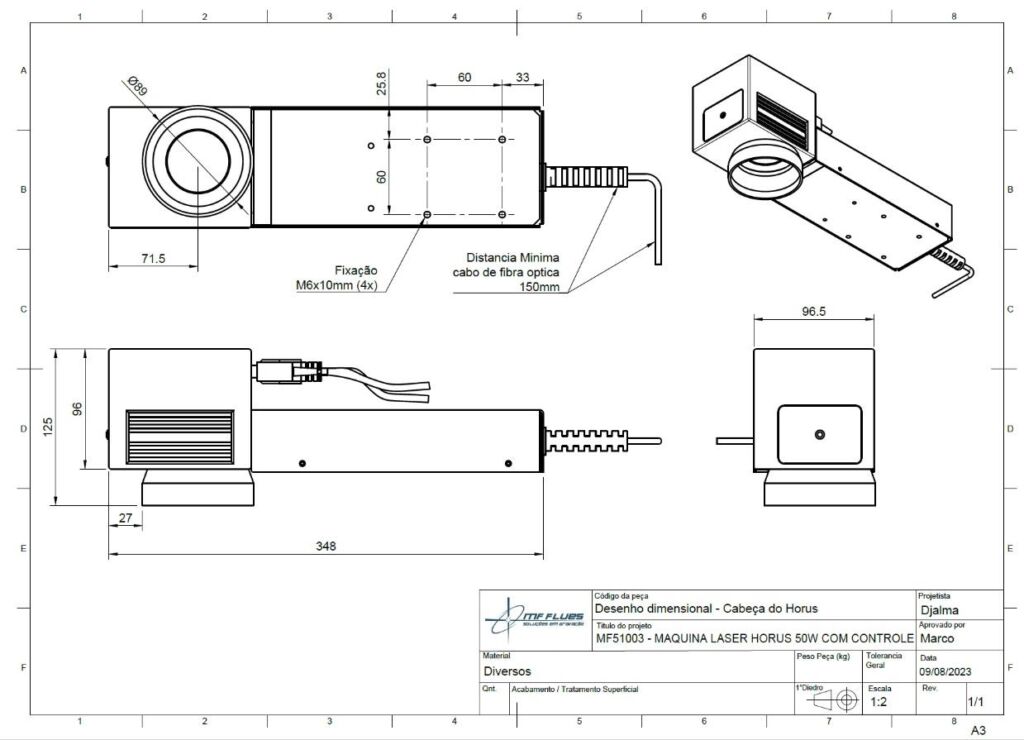

Cabeça do Laser
Controlador
Os lasers da linha Horus são fabricados como dispositivos de classe IV. Para garantir a máxima segurança durante a gravação a laser, é essencial que sejam utilizados com um enclausuramento adequado, transformando-os em dispositivos de classe I. Este enclausuramento não apenas assegura a conformidade com as normas de segurança, mas também protege os operadores e o ambiente de trabalho.
Conexão para recebimento de dados via Ethernet TCP/IP:
O laser Horus 50W+ pode receber dados variáveis para gravação via comunicação TCP/IP. A conexão é feita entre PLC ou dispositivo externo e o Computador de controle do laser Horus. Utilizando o protocolo TCP/IP em comunicação entre Servidor/Cliente é possível enviar as informações a serem gravadas nos campos desejados.
Importação de dados de arquivos:
O laser Horus pode importar os dados a serem gravados diretamente de uma planilha de dados (.xls) ou até mesmo de um arquivo de texto (.txt). Dessa forma, o software de controle do laser pode fazer uma varredura no arquivo desejado e trazer as informações de forma automática e dinâmica.
O Software que acompanha o Horus 50W+ é muito simples de usar; sua interface gráfica e de comandos possibilita rápido ajuste do arquivo a ser gravado, bem como é possível simular a gravação antes de efetuá-la na peça, fazendo uso do diodo vermelho.
Formatos Gráficos
.PLT, .DXF, .AI, .SVG, .BMP, .JPG, .JPE, .GIF, .PNG, .TIF
PRINCIPAIS FUNÇÕES
- Criar e editar textos em qualquer ângulo;
- Formas geométricas;
- Código de barras, 2D, QR code;
- Serialização, data, turno;
- Fontes: TTF e fontes rápidas;
- Comandos de automação;
- Comunicação Serial ou TCP/IP
Microcomputador PC: (Não incluso neste orçamento)
- I5 com 4Gb RAM;
- SSD (ou HD) 200Gb;
- Windows 10;
- USB livre.
